BTX III小型台式X射线衍射仪（XRD）

BTX III台式XRD分析仪

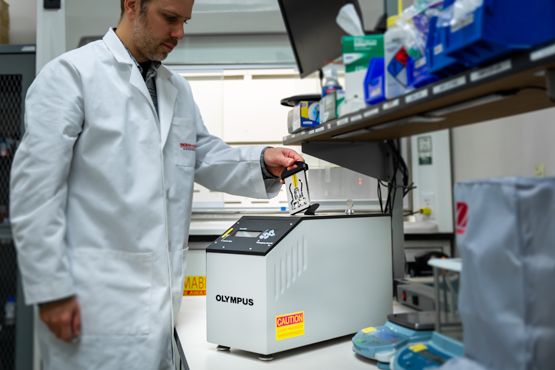

BTX III X射线衍射（XRD）分析仪是一款机身小巧的台式分析仪，可以快速为用户提供矿物主要成分和次要成分的可靠的定量性矿物学信息。
BTX III分析仪配备有一个小巧的样品托盘，可以替代传统的台式XRD仪器，而且重量很轻，几乎无需维护。这款独立式仪器无需压缩气体、水冷装置、二次冷水机组，或外置变压器，即可进行操作，因此可以保持较低的拥有成本。操作人员通过使用以太网或无线连通性能，可以将XRD仪器直接与其他设备连接。
奥林巴斯的XRD分析仪采用了具有以下特性的直观的SwiftMin软件：单屏控制面板显示多种数据、预先设置校准程序、轻松导出数据，以及自动数据传输，从而简化了用户的工作流程。

速度和灵敏度的提高有助于用户迅速做出决策
BTX III分析仪将性能强大、简洁直观的软件与经过改进的X射线探测器结合在一起使用，不仅提高了灵敏度，加快了分析进程，而且可以获得更可靠的结果。
更新后的X射线探测器硬件，运行速度更快，分析密度更高，进而可以获得更低的检出限。
SwiftMin自动矿物相辨别（ID）和定量软件可以直接在XRD分析仪上实时提供数据，因此用户可以迅速及时、充满信心地做出决策。

样品制备，轻松完成
使用传统的台式X射线衍射仪器时，需要将大批量的样品研磨成粉末，再碾压成小球状，以确保晶粒具有足够的随机定向性。

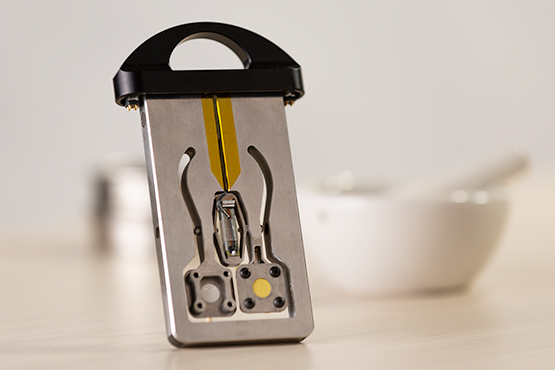

相比之下，BTX III分析仪可以使用小型振动样品托盘使样品舱中的所有颗粒进行对流，从而可确保数据几乎不受定向效应的影响。因此，分析仪只需要15毫克的样品就可以获得良好的检测结果，而且操作人员使用随分析仪附送的样品工具包可以轻松地制备样品。

SwiftMin自动矿物相辨别（ID）和定量软件可以直接在XRD分析仪上实时提供数据，因此用户可以迅速及时、充满信心地做出决策。在进行重复性的检测操作时，SwiftMin软件直观简洁的功能可以提高效率，节省时间，软件性能如下所述：
多种数据显示在单屏控制面板上：可使用户在同一个屏幕上查看所有矿物成分、校准和分析信息，从而可加快工作流程。
预先设置校准程序：可以通过使用一种由密码保护的全新实验室管理员屏幕，输入预设的校准模式，因此任何水平的操作人员都可以使用分析仪并快速获得可靠的结果。
自动数据传输：操作人员在点击“停止”按钮之时，或者在一段预设的时间之后，分析仪会自动向用户的网络发送数据。
轻松导出数据：用户可以轻松导出定量性矿物学结果，以进行查看，或进一步完成数据分析，还可以通过网络文件夹访问原始数据文件的方法，分析衍射图。

煤中的方解石：对方解石（CaCO3）进行定量分析，方解石是一种会降低燃煤电厂中原材料燃料的燃烧效率的矿物，对方解石的辨别可以提高燃烧效率，并减少碳排放量。

矿物与矿石
富铁矿石：分析富含铁的矿石，即使在某些矿物相完全不存在的情况下。
石英
赤铁矿
针铁矿
磁铁矿
碳酸钾：分析碳酸钾，以对某些辨别出的矿物进行晶相识别和半定量分析，其中包括以下矿物：
钾盐
岩盐
无水钾镁矾
钾镁矾
石灰石和水泥：轻松地对混有石灰石的普通矿物进行定量性XRD分析。在采石场中的矿石含有不同含量的白云石时，使用这款分析仪可以快速确定白云石含量范围在0.5%到9%的矿石，误差仅为0.02%。
α-石英
石棉矿石
方解石
白云石

石油和天然气
测井/泥浆录井：对油田的页岩岩屑进行矿物识别和定量，以在地质导向和水平钻井的现场迅速获得反馈。简化了对特定矿物层进行“追踪矿脉走向”的工作。
硅酸盐
碳酸盐
粘土
黄铁矿
管线：对能量敏感的探测器可以优化峰背底，以辨别和定量管线中的腐蚀材料。还可以同时进行XRF测量，以快速辨别材料的元素成分。
方铁体（FeO）、赤铁矿（Fe2O3）、针铁矿（FeO(OH)）、黄铁矿（FeS2）
方解石（CaCO3）、文石（CaCO3）
尾矿：可以方便地对尾矿进行重新分析，以判断工厂的操作性能，或者对以往的项目进行评价。

制药
快速辨别假冒药品。
对药品的制剂和前体进行快速无损的指印分析。
对药物中的活性和非活性的外来成分或替代成分的存在状况及含量进行检测。
快速XRD分析有助于确保病人的安全并保护合法制药商的品牌。

奥林巴斯XRD分析仪的优势特性
方便的样本制备：传统的台式XRD仪器一般会要求检测人员进行大量的样品收集和制备工作，因为必须要将大批量的样品研磨成粉末，并精心地碾压成小球状。如果样品研磨得过细，或者碾压的力度过大，都可能会使样品制备效应出现，如：择优取向问题。而奥林巴斯的XRD分析仪与此不同，它只需要15毫克的样品就可以获得良好的检测结果，而且检测人员使用随仪器附送的样品工具包可以轻松地制备样品。
同时测量：传统的台式XRD仪器需要几秒钟时间获得每个2-theta测量值，因此要获得所有2-theta测量值，可能需要长达几个小时的时间。奥林巴斯XRD分析仪装配有电荷耦合装置（CCD）探测器，可以同时获得所有2-theta测量值，因此几乎可以使完整的衍射图形立即显示在屏幕上。
2D X射线衍射仪：许多XRD工具使用X射线探测器，仅能捕获样品在一个平面中脱落的光子，即完成一维实验。奥林巴斯装配有电荷耦合装置（CCD）探测器的XRD分析仪，可以采集衍射环的切片，以帮助用户了解是否正确制备了样品（粒子统计和/或晶粒的择优取向）。根据这些信息，用户可以确认所获得定量性数据的准确性和代表性。
透视几何：与使用反射几何技术的大型传统XRD仪器不同，奥林巴斯的XRD分析仪在X射线束穿过样品的位置处使用透射几何技术。样品池中的样品量固定不变，因此样品密度的变化不会影响分辨率。这个特点对于低密度材料尤其重要，如：药物样品，与基于反射几何技术的仪器相比，我们的仪器在穿透性能固定的情况下可以获得更高的分辨率。
能量区分X射线探测器：较大的传统台式XRD仪器一般不能使用对能量较为敏感的探测器，因此探测器会受到XRD实验中未使用的光子的影响。相比之下，奥林巴斯的XRD分析仪可以去除那些未直接参与到X射线衍射实验中的光子，如：X射线荧光光子，从而可以提供更好的信噪比模式。
钴射线管和铜射线管选项：奥林巴斯XRD分析仪的标准配置装配有一个坚固耐用的钴（Co）靶材X射线管。这种阳极射线管广受地质学家和矿物学家的青睐，因为在分析铁（Fe）含量较高的样品时，这种射线管可以发挥出色的性能。不过，在某些应用中（如：样品中锰含量很高），需要使用铜（Cu）靶材X射线管。根据用户具体应用的需要，奥林巴斯可以提供这两种阳极靶材X射线管的任何一种。

奥林巴斯的XRD分析仪如何工作
奥林巴斯XRD衍射仪使用一种独自的方式，快速、方便地采集和处理XRD数据。
奥林巴斯的XRD技术
微聚焦X射线管
X射线束
准直器
样品
CCD探测器

奥林巴斯仪器使用透射几何技术（如上图所示），而不是基于测角仪的传统XRD仪器所使用的反射几何技术。仪器没有移动部件，而是通过使用一种震动样品托盘实现样品检测的随机化。仪器使用某种恒定的频率随机化粉末样品，这种操作被称为粉末液化。
粉末被放置在两个聚脂薄膜或聚酰亚胺薄膜窗口之间，如下图所示。

得益于我们的对流技术，样品舱中样品的每一个晶粒都会在30秒之内在每个可能的方向上受到X射线束的照射。通过这种方法，奥林巴斯XRD仪器可以实现样品检测100%的随机化，这也是进行准确X射线衍射分析的关键因素。奥林巴斯XRD分析仪只需要15毫克的样品，就可以同时采集到所有实用的2-theta测量数据。没有移动部件也促成了我们XRD分析仪性能可靠，几乎无需维护的优势。
